Histologie

Gewebetypen

Epithelien

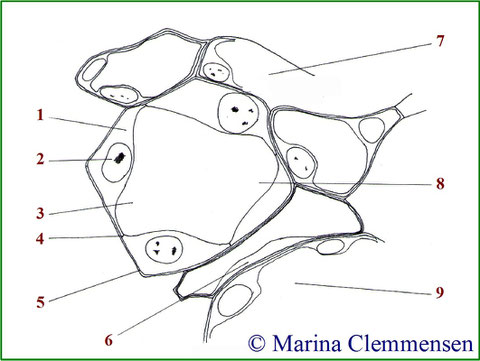

Einschichtiges, plattes Epithel

Maus

Heule Schleife

Schemazeichung



1 - Zelle

2 - Kern mit Nucleolus

3 - Lumen

4 - Zellgrenze (ergänzt)

5 - Basalmembran

6 - Zelle, dessen Kern ausserhalb der Schnittebene liegt

7 - zeichnerisch angeschnittener Tubulus

    (Das ist übrigens ein No-Go. Zellen müssen grundsätzlich vollständig

    gezeichnet werden)

8 - Tubulus

9 - zeichnerisch angeschnittener Tubulus (siehe oben)

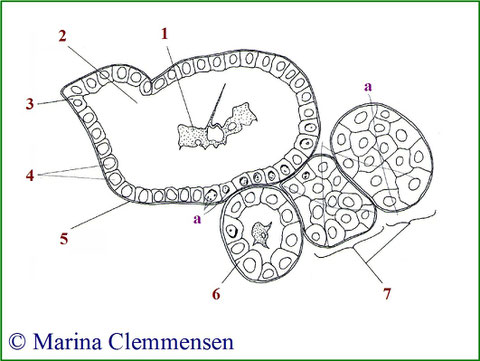

Einschichtiges, isoprismatisches Epithel

Taube

Schilddrüse

Schema



1 - Schrumpfungsartefakt

2 - Lumen

3 - Zelle mit ergänzten Zellgrenzen

4 - Zellkerne mit teilweise sichtbaren Nucleoli

5 - Basallamina

6 - Cytoplasma

7 - Follikel, deren Lumen ausserhalb der Schnittebene sind

a - Dinge, die meinen Dozenten gestört haben:

     * In eine Schemazeichnung gehören keine Details, wie z. B. Nucleoli

     * Wenn es um die Darstellung eines isoprismatisches Epithel geht, dann

     sind ungünstig geschnittene Follikel ungeeignet

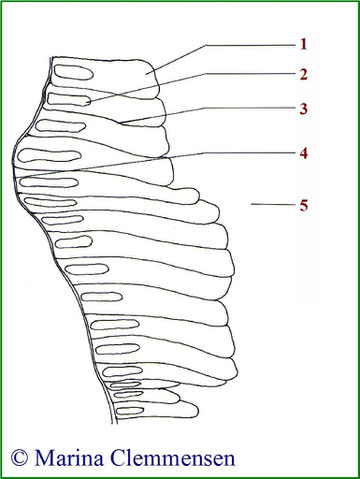

Einschichtiges, hochprismatisches Epithel

Weinbergschnecke, Helix pomatia

Penistasche

Schema



1 - Zelle

2 - Zellkern

3 - Zellgrenze (ergänzt)

4 - Basalmembran

5 - Lumen



























































Einschichtiges, drüsiges, bewimpertes Epithel

Flösselaal

Zeichnung



1 - austretendes Drüsensekret

2 - Basalkörper

3 - Cilien

4 - Kinetosom

5 - Heterochromatin

6 - Zellkern

7 - Zellgrenze

8 - Corium

9 - Fasern des Coriums

10 - Fibrocytenzellkern

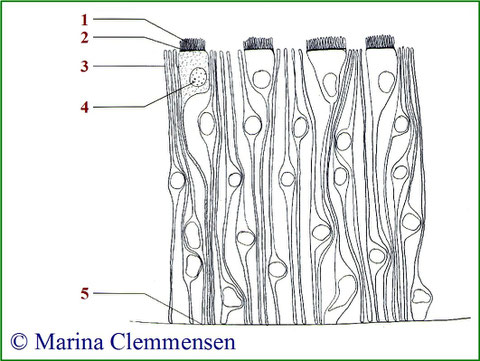

Mehrreihiges Epithel

Maus

Nase, Riechepithel

Schema

Die Zellkerne und Zellen sind aus zeichentechnischen Gründen weiter auseinander gerückt



1 - Cilien

2 - Kinetosom

3 - Fortsätze von weiter basal liegenden Zellen

4 - Kern

5 - Basallamina (ergänzt)
